HASH GAME - Online Skill Game GET 300SDH采用的信息结构等级称为同步传送模块STM－N（Synchronous Transport，N=1，4， 16 流程，64），最基本的模块为STM－1，四个STM－1同步复用构成STM－4，16个STM－1或四个 STM－4同步复用构成STM－16；SDH采用块状的帧结构来承载信息，每帧由纵向9行和横向 270×N列字节组成，每个字节含8bit，整个帧结构分成段开销（SecTIon OverHead，SOH）区、STM－N净负荷区和管理单元指针（AU PTR）区三个区域，其中段开销区主要用于网络的运行、管理、维护及指配以保证信息能够正常灵活地传送，它又分为再生段开销（Rege nerator SecTIon OverHead，RSOH）和复用段开销（MulTIplex SecTIon OverHead， MSOH）；净负荷区用于存放真正用于信息业务的比特和少量的用于通道维护管理的通道开销字节；管理单元指针用来指示净负荷区内的信息首字节在STM－N帧内的准确位置以便接收时能正确分离净负荷。SDH的帧传输时按由左到右、由上到下的顺序排成串型码流依次传输，每帧传输时间为125μs，每秒传输1/125×1000000帧，对STM－1而言每帧字节为8bit×（9×270×1）=19440bit，则STM－1的传输速率为19440×8000=155.520Mbit/s；而STM－4的传输速率为4×155.520Mbit/s=622.080Mbit/s；STM－16的传输速率为16×155.520（或4×622.080）=2488.320Mbit/s。

　　SDH传输业务信号时各种业务信号要进入SDH的帧都要经过映射、定位和复用三个步骤：映射是将各种速率的信号先经过码速调整装入相应的标准容器（C），再加入通道开销 （POH）形成虚容器（VC）的过程，帧相位发生偏差称为帧偏移；定位即是将帧偏移信息收进支路单元（TU）或管理单元（AU）的过程，它通过支路单元指针（TU PTR）或管理单元指针（AU PTR）的功能来实现；复用的概念比较简单，复用是一种使多个低阶通道层的信号适配进高阶通道层，或把多个高阶通道层信号适配进复用层的过程。复用也就是通过字节交错间插方式把TU组织进高阶VC或把AU组织进STM-N的过程，由于经过TU和AU指针处理后的各VC支路信号已相位同步，因此该复用过程是同步复用复用原理与数据的串并变换相类似。

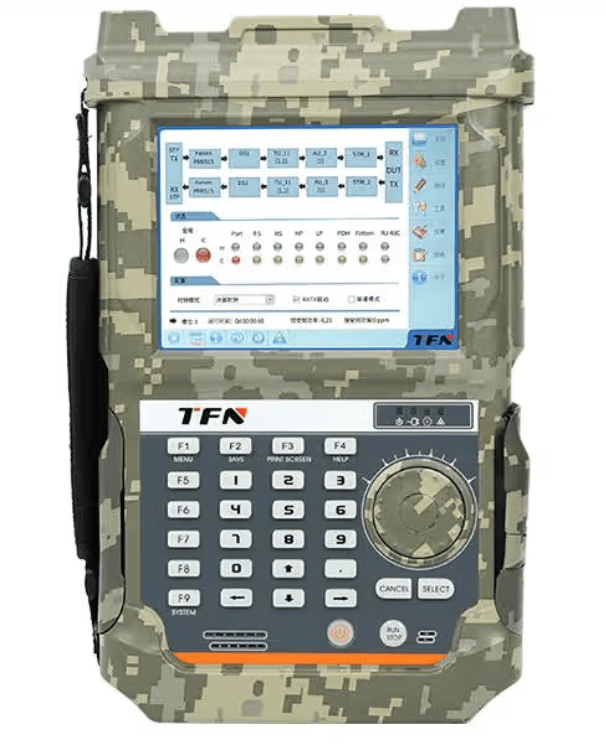

　　TFN D240S SDH传输分析仪，是FT100智能网络测试平台产品家族的一部分，是一个坚固耐用、锂电池超长供电的传统PDH/SDH测试解决方案，支持155Mbps到2.048Mbps速率的传输链路测试。支持在线和离线的传输链路的安装、维护和故障排除应用测试。同时为经验丰富的传输网络维护人员提供高级传输测试功能，例如开销的监测和控制、APS保护倒换测试、指针监测和调整等。所有的测量都符合最新的国际行业标准，同时能够通过各种方式测试传输链路故障，让运营商洞察所有可能导致传输链路故障的原因。
